ESP32 MATTER CAMERA SDK 소개

Espressif Matter Camera 예제 (ESP32-P4 Function EV Board)



출처: esp-matter/examples/camera at main · espressif/esp-matter · GitHub

esp-matter/examples/camera at main · espressif/esp-matter

---

1. 개요

이 예제는 Matter 카메라 기능을 두 칩 분리 아키텍처(two-chip split architecture)로 구현한 사례이다.

• 시그널링(Signaling)과 미디어 스트리밍(Media Streaming)을 서로 다른 프로세서에 분리하여 전력 효율성을 극대화한다.
• ESP32-C6은 Matter 스택 및 WebRTC 시그널링을 담당하고, ESP32-P4는 비디오/오디오 캡처 및 인코딩, 스트리밍을 담당한다.

---

2. 아키텍처 개요

펌웨어 구성

1. matter_camera (ESP32-C6)
   • 역할: Matter 카메라 + WebRTC 시그널링
   • 책임:
     • Matter 스택 실행
     • WebRTC 시그널링 처리
     • media_adapter와 브리지 통신
     • 항상 연결 상태 유지 (즉각 응답성 확보)
2. media_adapter (ESP32-P4)
   • 역할: 미디어 스트리밍 디바이스
   • 구현: ${KVS_SDK_PATH}/esp_port/examples/streaming_only 예제 기반
   • 책임:
     • 비디오/오디오 캡처 및 H.264 인코딩
     • WebRTC 미디어 스트리밍
     • 비스트리밍 시 저전력 모드 유지
     • matter_camera로부터 브리지 명령 수신

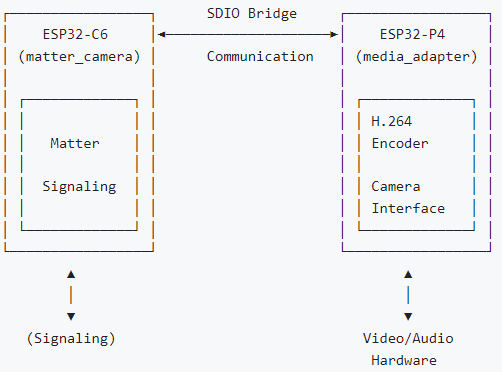

시스템 아키텍처 다이어그램

---

3. 빠른 시작 (Quick Start)

필수 조건

• ESP32-P4 Function EV Board
• ESP-IDF v5.5.1
• Amazon Kinesis Video Streams WebRTC SDK 저장소

주의: ESP32-C6과 ESP32-P4 각각에 별도의 펌웨어를 플래싱해야 한다.

---

4. 카메라 예제 설정 (ESP32-C6)

1. ESP-IDF 및 esp-matter 환경 설정
2. 빌드 및 플래싱
3. cd esp-matter/examples/camera idf.py set-target esp32c6 idf.py build idf.py -p [PORT] flash monitor
4. UART 연결 주의사항
   • ESP32-C6에는 온보드 UART 포트가 없음 → ESP-Prog 또는 JTAG 필요
   • 핀 연결:
     • IO0 → IO9
     • TX0 → TXD0
     • RX0 → RXD0
     • EN → EN
     • GND → GND

---

5. 미디어 어댑터 설정 (ESP32-P4)

1. WebRTC SDK 클론 및 설정

   git clone https://github.com/awslabs/amazon-kinesis-video-streams-webrtc-sdk-c.git
   git checkout beta-reference-esp-port
   git submodule update --init --depth 1
   export KVS_SDK_PATH=/path/to/amazon-kinesis-video-streams-webrtc-sdk-c


2. 빌드 및 플래싱

   cd ${KVS_SDK_PATH}/esp_port/examples/streaming_only
   idf.py set-target esp32p4
   idf.py menuconfig
   # Component config -> ESP System Settings -> Channel for console output
   # (X) USB Serial/JTAG Controller (EV Board V1.2/V1.5)
   # (X) UART0 (EV Board V1.4)
   idf.py build
   idf.py -p [PORT] flash monitor


콘솔 출력 채널을 잘못 선택하면 부트로더 로그만 보임 → 올바른 설정 후 재플래싱 필요

---

6. 파티션 구성 주의사항

• ESP32-C6의 플래시 용량 제한으로 인해 ota_1 파티션 비활성화
• ota_0 파티션 크기 증가
• OTA 업데이트 불가 → 프로덕션 환경에서는 권장되지 않음

---

7. 테스트 방법

• Matter 기반 카메라 컨트롤러 앱을 사용하여 영상 스트림 확인 가능
• 또는 connectedhomeip 저장소의 camera-controller 예제 활용 가능

---

8. 결론

이 예제는 ESP32-C6 + ESP32-P4의 이중 칩 구조를 통해 Matter 카메라 기능을 구현한 레퍼런스이다.

• ESP32-C6: Matter 스택 및 WebRTC 시그널링 담당
• ESP32-P4: H.264 인코딩 및 미디어 스트리밍 담당
• 장점: 전력 최적화, 빠른 응답성, WebRTC 기반 실시간 스트리밍 지원

이는 Espressif의 MCU 기반 Matter 카메라 솔루션을 실제로 구현하는 데 중요한 출발점이며, 향후 저전력 IoT 카메라 제품 개발에 활용될 수 있다.

---
