ESP32-C3, C5, C6 MINI 모듈 비교 (외장 안테나 형)

ESP32-C3, C6 MINI 모듈 비교 (안테나 외장형)

비교 제품 파트명 / DATASHEET



1. ESP32-C3-MINI-1U

https://documentation.espressif.com/esp32-c3-mini-1_datasheet_en.html

ESP32-C3-MINI-1 & ESP32-C3-MINI-1U Datasheet

2. ESP32-C6-MINI-1U

https://documentation.espressif.com/esp32-c6-mini-1_mini-1u_datasheet_en.html

ESP32-C6-MINI-1 & ESP32-C6-MINI-1U Datasheet

* 제품 비교표

항목	ESP32-C3-MINI-1U	ESP32-C6-MINI-1U
크기	13.2 × 12.5 × 2.4 mm	13.2 × 12.5 × 2.4 mm
CPU	32‑bit RISC‑V 단일 코어, 160Mhz	32‑bit RISC‑V 단일 코어, 160Mhz
ROM (* User사용 영역 아님)	384KB	320KB
SRAM	400MB (16KB 캐시)	512 KB HP SRAM + 16 KB LP SRAM
RTC/LP SRAM	8 KB RTC SRAM	16 KB LP SRAM
내장 Flash 메모리 크기	4 MB, 칩 패키지 내장 Quad SPI, 기본 80 MH	4 MB, 8MB 선택 옵션 Quad SPI, 기본 80 MHz
WiFi	802.11 b/g/n, 2.4 GHz 20/40 MHz (2.4 GHz)	802.11 b/g/n/ax, 2.4 GHz (Wi‑Fi 6) 20 MHz (ax, HT20), 20/40 MHz (b/g/n)
BLE	Bluetooth LE 5.0,  Bluetooth mesh	Bluetooth LE 5.3, Bluetooth mesh
Thread/Zigbee	없음	Thread 1.3, Zigbee 3.0
최대 GPIO	15	22

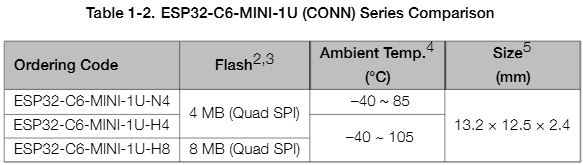

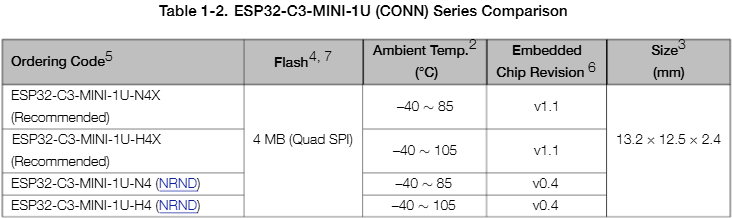

메모리 옵션







핀맵 - 핀 호환 가능

* 노란색 마킹된 핀은 변경 불가

* 핀번호가 다른 핀은 있어서 펌웨어에서 수정 필요

* ESP32-C6에만 있는 핀 주의 필요

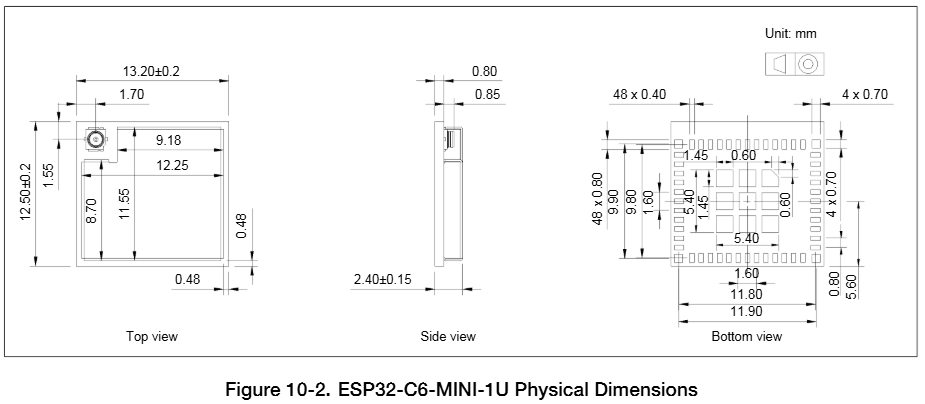

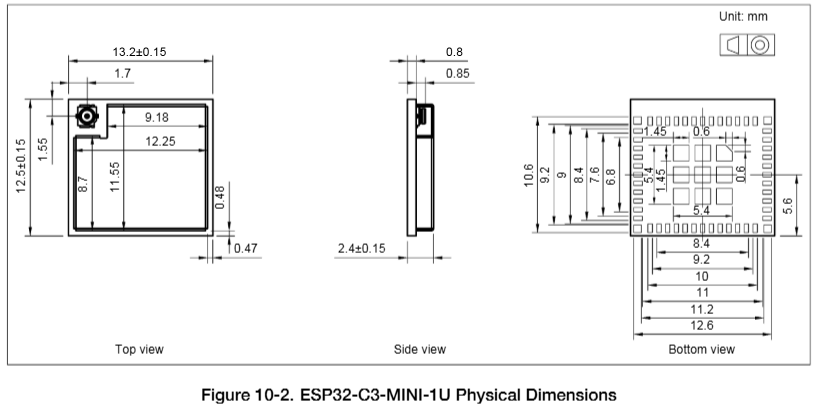

 모듈 사이즈

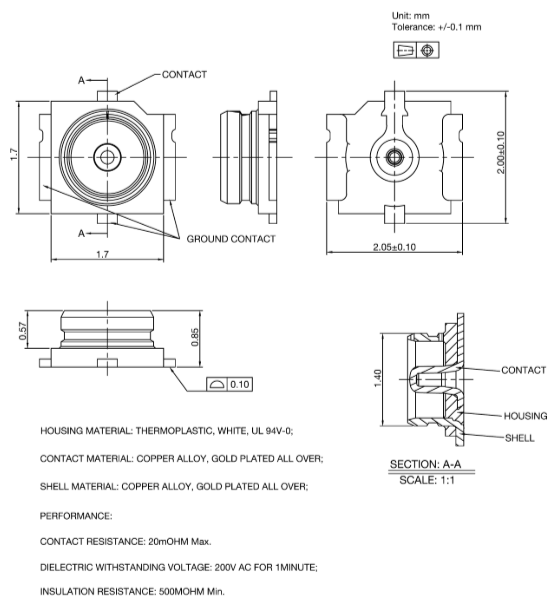

안테나 사양 - 동일



호환 안테나 사양 : W.FL, MHF III, AMC

---
