ESP32 MATTER 카메라 소개

ESP32 MATTER 카메라 솔루션을 소개합니다.

1. 서론

Espressif Systems는 MCU 기반 카메라 디바이스에 대한 Matter 1.5 프로토콜 지원을 최초로 구현하였다. 이는 CSA(Connectivity Standards Alliance)가 2025년 11월에 발표한 Matter 1.5의 WebRTC 기반 오디오·비디오 스트리밍 표준을 MCU 레벨에서 직접 구현한 사례이다.

2. Matter 1.5 카메라 사양

지원 디바이스 유형

• Video Doorbell: 양방향 A/V 스트리밍 및 이벤트 트리거
• Audio Doorbell: 오디오 스트리밍 전용
• Floodlight Camera: 카메라 + 조명 통합 보안 장치
• Snapshot Camera: JPEG/PNG 기반 스틸 이미지 캡처
• Intercom: 실시간 양방향 통신 (VoIP-like)
• Chime: 오디오 알림 장치

핵심 기술 요소

• WebRTC Transport Layer: SDP(Session Description Protocol) Offer/Answer 모델 기반 세션 협상
• ICE(Interactive Connectivity Establishment): NAT 트래버설 및 P2P 연결 확립
• SFrame(Secure Frame): 종단간 암호화(E2EE) 적용된 RTP 스트림 보호
• CMAF(Common Media Application Format): HLS/DASH 기반 녹화 및 업로드 지원
• 2D Cartesian Zone Management: ROI(Region of Interest) 기반 모션 감지, 프라이버시 마스킹, 디지털 PTZ(Pan-Tilt-Zoom)

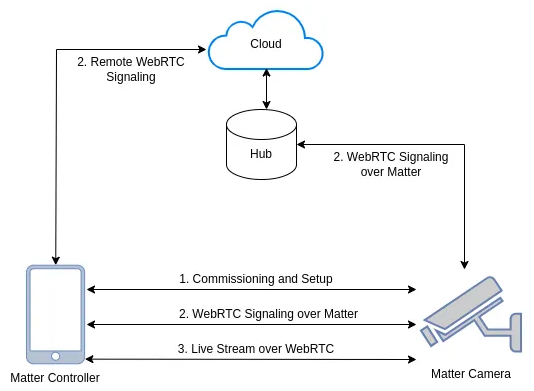

3. 프로토콜 워크플로우

1. Commissioning: 카메라가 Matter Fabric에 등록
2. Stream Request: 컨트롤러가 Camera AV Stream Management 클러스터에 스트림 요청
3. SDP Negotiation: 컨트롤러 → Offer / 카메라 → Answer
4. ICE Candidate Exchange: 네트워크 경로 확립
5. DTLS-SRTP Handshake: 암호화된 미디어 채널 생성
6. Real-time Streaming: RTP/RTCP 기반 오디오·비디오 전송

4. 카메라 데이터 모델 (Cluster-Level)

• Camera AV Stream Management Cluster: 스트림 세션 생성·종료·자원 관리
• Camera AV Settings User Level Management Cluster: 해상도(Resolution), 프레임레이트(FPS), 비트레이트(Bitrate), PTZ 제어
• Push AV Stream Transport Cluster: 이벤트 기반 비디오 클립 업로드 (예: Motion Detection Trigger)
• WebRTC Transport Provider Cluster: SDP/ICE 처리, DTLS-SRTP 암호화, QoS 관리
• Zone Management Cluster: ROI 정의, Privacy Masking, Motion Detection Zone 설정

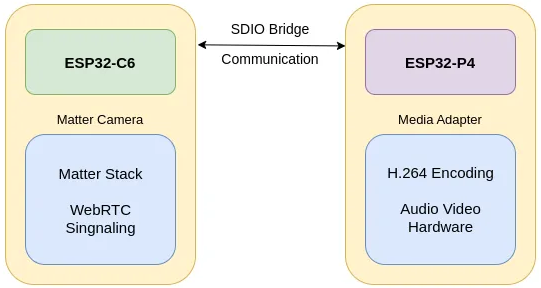

5. Espressif MCU 기반 아키텍처

하드웨어 구성

• ESP32-P4
  • 듀얼코어 Xtensa LX7 CPU
  • MIPI-CSI 카메라 인터페이스
  • H.264 HW 인코더 (1080p@30fps)
  • DMA 기반 고속 메모리 전송
• ESP32-C5/C6
  • Wi-Fi 6 지원 (2.4GHz/5GHz)
  • Matter Application Layer 실행
  • Signaling 및 Control Plane 담당

장점

• 저전력 설계: 배터리 기반 IoT 카메라 가능
• 보안성 강화: Linux 기반 대비 공격 표면 축소
• 비용 효율성: 고가의 AP(Application Processor) 불필요
• Fast Boot: ms 단위 부팅 → 즉시 영상 캡처 가능

6. 현재 지원 기능

• 1080p@30fps H.264 인코딩
• WebRTC 기반 실시간 A/V 스트리밍
• DTLS-SRTP 암호화 채널
• 양방향 오디오 통화
• 멀티 스트림 세션 지원

7. 향후 로드맵

• Snapshot Capture (JPEG)
• CMAF 기반 녹화 및 암호화 업로드
• Cartesian Zone 기반 Privacy Masking 및 PTZ 제어

8. 결론

Espressif의 ESP32-P4 Matter 카메라 솔루션은 MCU 레벨에서 WebRTC, SDP/ICE, DTLS-SRTP, CMAF 등 최신 멀티미디어 프로토콜을 구현하여, 저전력·보안·상호운용성을 동시에 달성한 혁신적인 IoT 카메라 플랫폼이다. 이는 기존 Linux 기반 카메라 대비 부팅 속도, 보안성, 전력 효율성에서 우위를 가지며, 차세대 스마트홈 및 보안 카메라 시장의 핵심 기술로 자리매김할 것이다.

---
