ESP32 IC 제품 비교, 설계 고려 사항

ESP32 IC, SiP 에 대한 제품 및 설계 고려 사항입니다.

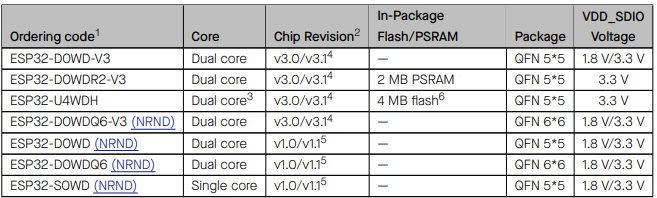

1. ESP32 IC 제품 리스트





2. ESP32-D0WD-V3, ESP32-D0WDR2-V3, ESP32-U4WDH는  동일사양에  메모리 여부가 다릅니다.



다만, 내부 메모리 연결에 따라서 외부에서 사용을 못하는 핀이 있어 주의 해야 합니다.

1) ESP32-D0WD-V3는 외부에 SPI-Flash를 연결하고, 모든 핀이 가용한 상태입니다. 가장 기본 제품입니다.

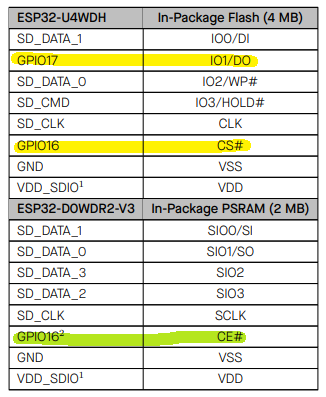

2) ESP32-D0WDR2-V3, ESP32-U4WDH의 경우 내부 점유된 아래 핀은 사용이 불가 합니다.

* 주의 : ESP32-U4WDH는 GPIO16/GPIO17이 내부 점유되어 있어 사용을 못합니다.

* 즉, 위 3가지 제품을 혼용 사용시 총 8핀을 NC처리 해야 합니다.



3. ESP32-PICO SiP 제품



ESP32-PICO SiP 제품은 Flash, PSRAM, Xtal이 모두 내장된 모듈 형 입니다.

QFN패키지를 가지고 있으나, 모듈 형 제품입니다.

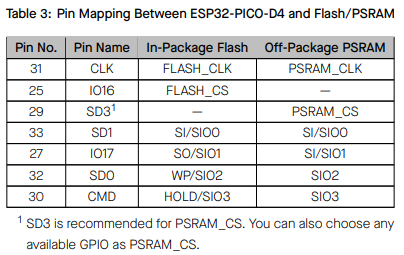

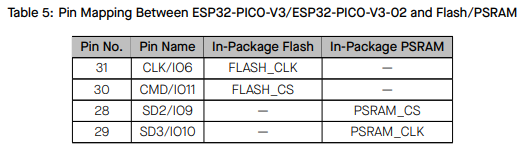

위 제품도 내부에 점유된 메모리 핀이 다르기 때문에 주의가 필요 합니다.
