ESP32-P4 + WiFi/BT/Zigbee/Thread 모듈

ESP32-P4는 무선통신 기능을 내장하고 있지 않습니다.

무선 통신을 위하여 외부 WiFi/BT 모듈이 필요합니다.



ESP32-P4는 강력한 기능을 요구하는 고성능 애플리케이션을 위해 설계된 Espressif의 시스템 온 칩(SoC)입니다. ESP32-P4는 다양한 고급 기능을 제공하지만 무선 연결 기능이 통합되어 있지 않으며 최신 임베디드 시스템의 다양한 요구 사항을 충족하기 위해 추가 연결 솔루션이 필요할 수 있습니다.

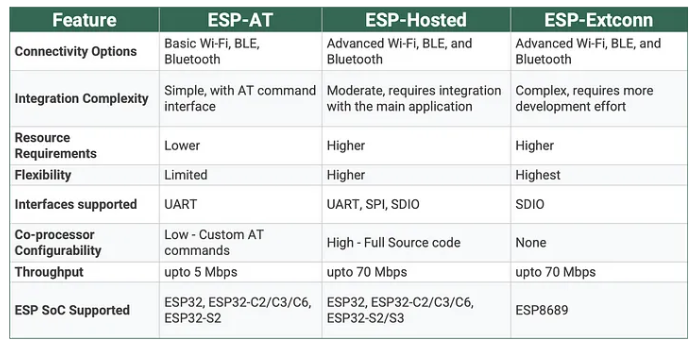

Espressif는 ESP32-P4를 위한 세 가지 주요(위 테이블 참고) 솔루션인 ESP-AT, ESP-Hosted, ESP-Extconn을 제공합니다. 영상 전송등 위한 고속 통신을 위한 기본 방식은 ESP-Hosted 입니다.



ESP32-P4의 기본 참고 개발보드에는 ESP32-C6모듈이 사용되었고, ESP-Hosted방식으로 연결이 가능합니다.

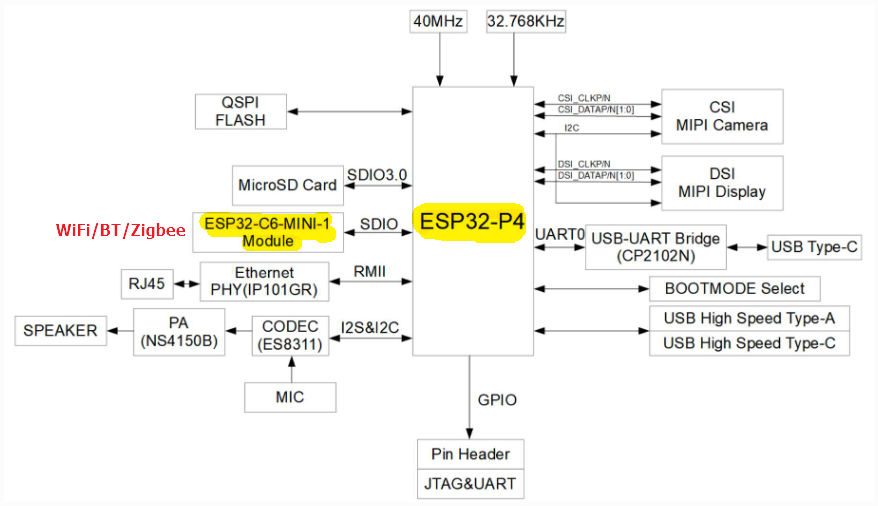

ESP32-P4 개발보드 blcok diagram

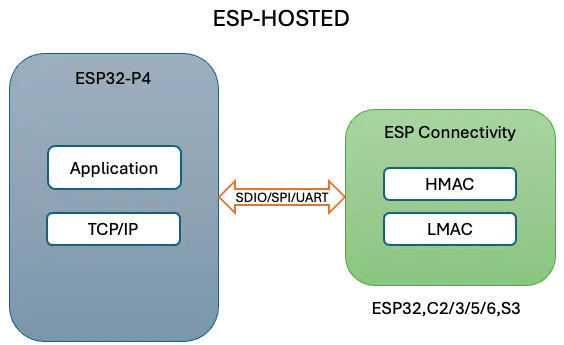

ESP-Hosted-FG



ESP-Hosted-FG는 호스트에 표준 802.3(이더넷) 네트워크 인터페이스를 제공합니다. 이 설정은 마이크로컨트롤러가 무선 성능의 저하 없이 더 복잡하거나 까다로운 프로세스를 처리할 수 있도록 보장합니다.



참고 사이트



https://github.com/espressif/esp-hosted/tree/master/esp_hosted_fg





장점:

- 애플리케이션의 성능 요구 사항에 따라 다양한 인터페이스를 선택할 수 있는 유연성 제공
- VLAN, 다중 네트워크 인터페이스, 네트워크 및 성능 튜닝 구성 등 ESP-AT에 비해 고급 무선 기능을 지원합니다.
- 오픈 소스 및 슬레이브의 소스 코드는 주변 장치, GPIO 등과 같은 SoC의 다른 기능을 활용하도록 사용자 지정할 수 있습니다.

제한 사항:

- ESP 호스팅 솔루션을 메인 애플리케이션과 통합하려면 추가 개발 노력이 필요합니다.
- ESP-AT에 비해 리소스 요구 사항이 더 높을 수 있음

애플리케이션 및 시나리오:

- 복잡한 IoT 디바이스 또는 고급 무선 기능이 필요한 애플리케이션에 적합
- 고성능 또는 리소스 집약적인 무선 기능이 필요한 애플리케이션에 유용합니다.

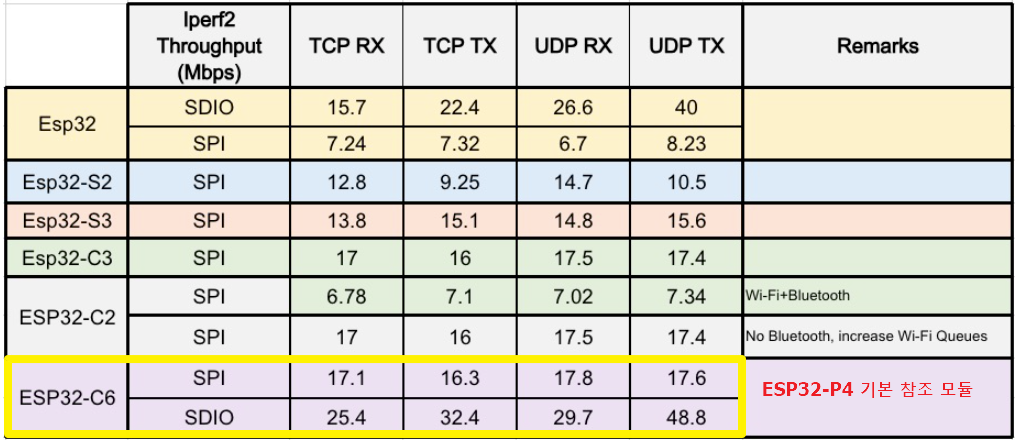

성능 (Throughput)

• Station 및 Soft-AP 두 Wi-Fi 모드 모두 20MHz 및 40MHz 대역폭을 모두 지원합니다.
• 아래 성능은 RF  Shield 박스 내부의 iperf로 측정되었습니다.
• 일반적인 사용 사례를 고려한 Wi-Fi (스테이션 모드 - 20MHz)에 대한 ESP-Hosted-FG iperf  시험 data입니다.



---
