ESP32-P4 function EV kit - 조립 방법
ESP32-P4 Function EV Kit 메뉴얼
ESP32-P4-Function-EV-Board - ESP32-P4 - — esp-dev-kits latest documentation
ESP32-P4-Function-EV-Board [中文] ESP32-P4-Function-EV-Board is a multimedia development board based on the ESP32-P4 chip. ESP32-P4 chip features a dual-core 400 MHz RISC-V processor and supports up to 32 MB PSRAM. In addition, ESP32-P4 supports USB 2.0
docs.espressif.com

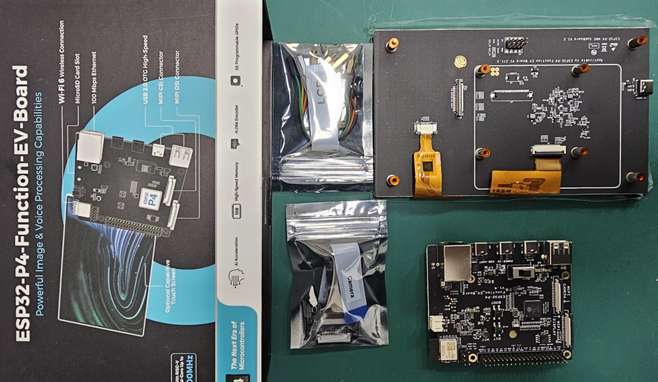

ESP32-P4 function EV kit 구성품
메인보드
케이블
카메라 (MIPI)
터치 LCD (MIPI)
ESP32-P4 function EV kit 구성품

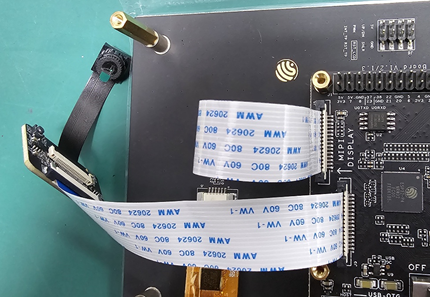

1. LCD, 카메라 연결
동봉된 MIPI 케이블을 이용하여 LCD와 카메라를 연결 합니다.

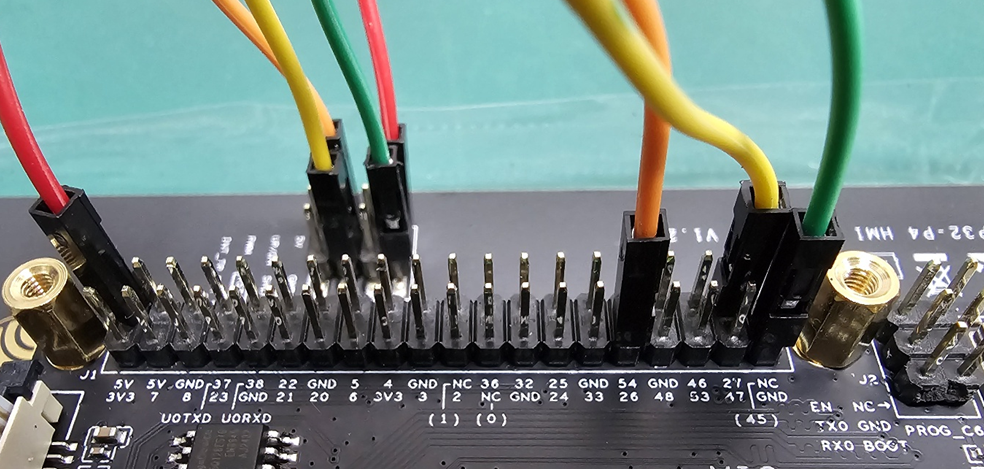

LCD 전원, Reset, PWM 연결
동본된 Jumper선을 이용하여 아래와 같이 연결합니다.
적색 - 전원 5V
초록색 - GND
노랑색 GPIO 27 - LCD (RST_LCD)
주황색 GPIO 26 - LCD PWM

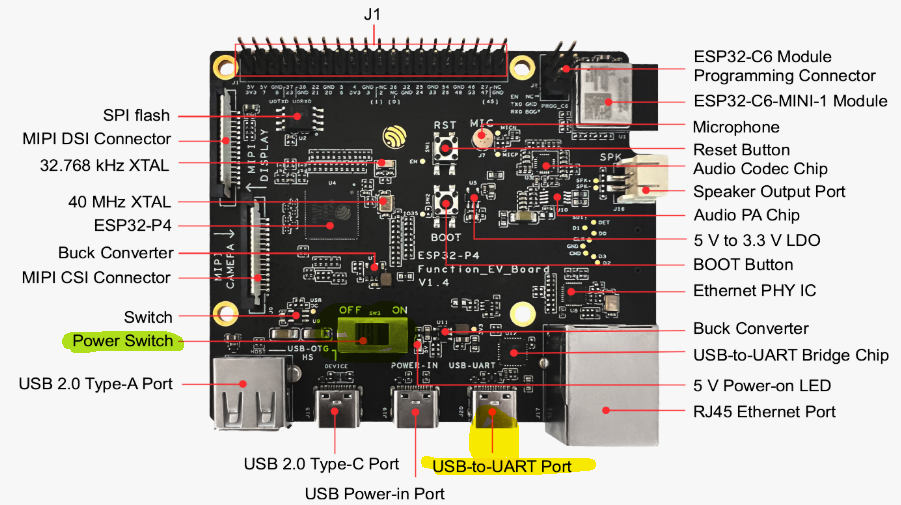

전원
USB-to-UART포트를 PC에 연결합니다.
USB-to-UART는 디버그, 펌웨어 라이팅이 가능한 포트입니다.
별도 전원은 필요 없고, USB전원을 사용합니다.
Power switch를 On하면 전원이 켜집니다.
Factory 펌웨어 라이팅
1) Factory 펌웨어 다운로드
https://dl.espressif.com/AE/esp-dev-kits/p4_factory_v14_101.bin
2) esptool.exe 다운로드 (맨 하단 Asset에서 O/S에 맞게 다운로드)
https://github.com/espressif/esptool/releases/tag/v4.8.1
3) 펌웨어와 esptool.exe를 같은 폴더에 복사합니다.
4) 도스창에서 아래와 같은 명령 입력합니다. (Com port는 미리 확인 필요 합니다.)
esptool.exe --chip auto --port COM10 --baud 460800 0x0 p4_factory_v14_101.bin
