[ESP32-WROOM-32E / 32UE] 신형 모듈 - 구형 모듈의 차이점, 비교

ESP32-WROOM-32E/32UE, ESP32-WROVER-E/IE 는 Espressif사의 ESP32를 메인IC로 채택한 E series WiFi + Bluetooth 콤보 모듈입니다. 이 제품은 ESP32 ECO V3버젼이 탑재되어 있습니다.

ESP32-WROOM-32D/32/32U는 구형으로 ESP32 ECO V1버젼 칩이 내장되어 있습니다.



ESPRESSIF사 한국 공식 대리점

주식회사 아이디케이 테크놀러지

문의 : info@idktech.co.kr

www.idktech.co.kr



구형 / 신형 호환 파트 번호

구형	신형
ESP32-WROOM-32 ESP32-WROOM-32D	ESP32-WROOM-32E
ESP32-WROOM-32U	ESP32-WROOM-32UE
ESP32-WROVER-B ESP32-WROVER-IB	ESP32-WROVER-E ESP32-WROVER-IE



 버그 패치



구형 ESP32 ECO V1에서 문제 되었던 PSRAM, 32.768Khz 등 몇가지 Bug가 개선 처리 되었습니다. 특히 보안 기능은 ESP32 ECO3에서 결정 적인 개선(patch)이 있으니, 보안에 까다로운 제품은 반드시 ESP32 ECO V3가 적용된 모듈을 사용해야 합니다. 자세한 사항은 맨아래 링크 자료 참고 바랍니다.



 하단 SPI 핀 NC처리



ESP32-WROOM-32E는 내장 flash와 casecading방식으로 외부에 추가 메모리 연결이 불가 합니다. 즉, 모듈의 아래 SPI핀이 NC 처리 되어 있습니다.

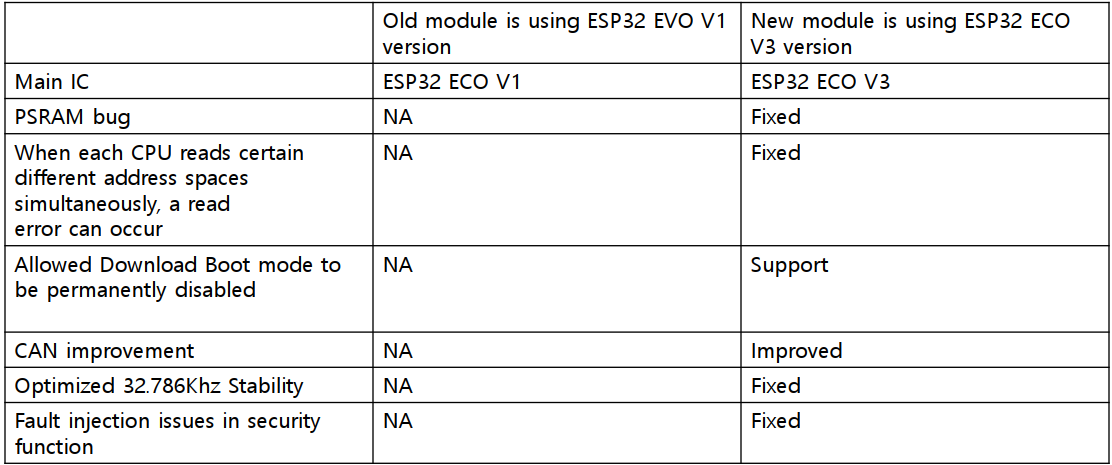

 주요 차이점 비교



기존 펌웨어를 변경 없이 사용 가능한가 ?



결론적으로 변경 없이 사용가능하다고 메뉴얼에 명시 되어 있습니다.
즉, 신형칩의 경우, ECO V1, ECO V3로 만든 모든 펌웨어가 동작 가능하다고 명시되어 있습니다.



다만, ECO V3의 신 기능을 적용하려면 펌웨어에서 ECO V3로 설정을 해야 합니다.
그러나, 아무래도 샘플 시험을 해보시는게 좋을 것 같습니다.

자세한 사항은 맨아래 링크 자료 참고 바랍니다.

---

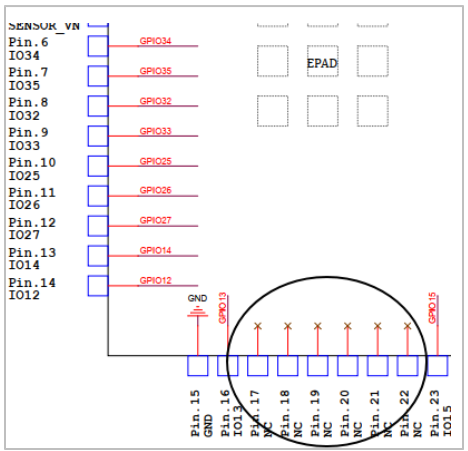

ESP32-WROOM-32E/32UE에서 하단 핀은 NC되어 있습니다.

하단 핀을 통한 SPI flash 혹은 PSRAM연결이 불가 합니다.

---

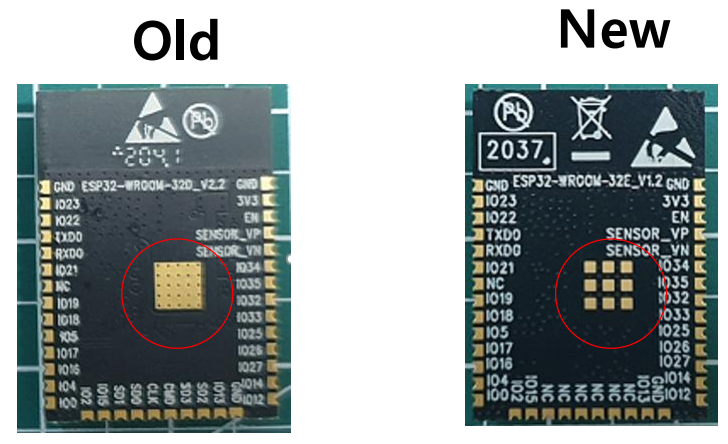

밑면 Thermal Pad 문제 해결 (구형은 Thermal pad solder 적용시 생산에서 실제 적용이 매우 까다로왔다)

ESP32-WROOM-32E/32UE는 Thermal pad를 3x3 array로 변경하여 생산성을 높였습니다.



참고 자료 다운로드



https://www.espressif.com/sites/default/files/documentation/ESP32_ECO_V3_User_Guide__EN.pdf



https://www.espressif.com/sites/default/files/documentation/eco_and_workarounds_for_bugs_in_esp32_en.pdf
