ASM2824 - PCIe 패키스위치 (Gen3)

ASMEDIA PCIe SOLUTION

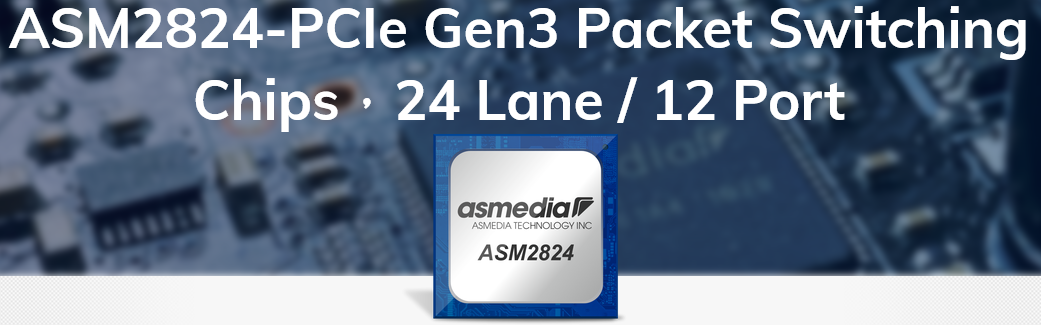

ASM2824

PCIe Gen3 Packet Switch

하나의 PCIe 연결을 최대 12개의 하위 PCIe 포트로 확장하는 고속 인터페이스 솔루션입니다. 스토리지, 산업용 컴퓨터, 통신 장비 등 다양한 시스템의 PCIe 연결 확장에 활용할 수 있습니다.

1. ASM2824란?

ASM2824는 ASMedia가 개발한 PCIe Gen3 Packet Switch IC입니다. 호스트 시스템의 PCIe 인터페이스를 여러 개의 하위 PCIe 포트로 확장하여, 하나의 시스템에서 다수의 PCIe 기반 장치를 연결할 수 있도록 설계되었습니다.

일반적인 PCIe 연결은 호스트의 PCIe 레인과 연결 대상 장치의 구성에 따라 확장에 제약이 있을 수 있습니다. PCIe Packet Switch를 적용하면 호스트와 여러 하위 장치 사이의 PCIe 연결 구조를 보다 유연하게 설계할 수 있습니다.

ASM2824는 최대 8레인의 Upstream 인터페이스와 최대 12개의 Downstream 포트를 지원하는 제품으로, 다양한 고속 I/O 시스템을 구성하는 데 적합합니다.

핵심 사양 한눈에 보기

제품명	ASM2824
PCIe 세대	PCIe Gen3
Upstream	최대 PCIe Gen3 x8
Downstream	최대 12개 PCIe 포트
Downstream 인터페이스	총 16 PCIe 레인
레인당 전송 속도	2.5 / 5.0 / 8.0 GT/s
패키지	LFBGA 21 × 21 mm, 492핀

참고: 최대 포트 수와 전체 레인 수는 서로 다른 사양입니다. 실제 시스템의 연결 구성과 대역폭은 설계 조건에 따라 달라집니다.

2. 주요 기술적 특징

다중 PCIe 포트 확장

최대 PCIe Gen3 x8 Upstream 연결을 통해 호스트 시스템과 연결되며, 최대 12개의 Downstream PCIe 포트를 지원합니다. 다수의 PCIe 장치가 필요한 시스템에서 유연한 인터페이스 확장 구성을 구현할 수 있습니다.

낮은 지연 시간과 전력 효율

ASMedia는 ASM2824를 낮은 지연 시간, 낮은 비용 및 낮은 전력 소비를 지향하는 PCIe Packet Switch로 소개합니다. 또한 L0s, L1, L2/L3 계열의 전력 관리 상태와 L1 Substate를 지원하여 시스템의 전력 관리 설계에 활용할 수 있습니다.

시스템 관리 및 안정성 관련 기능

포트별 비활성화 제어, LTR(Link Training and Reporting이 아닌 Latency Tolerance Reporting), AER(Advanced Error Reporting), SRIS(Separate Refclk Independent SSC), Hot-Plug 및 Surprise Remove를 지원합니다. 이러한 기능은 시스템의 전력 관리, 오류 보고 및 장치 연결 관리 설계에 도움이 됩니다.

3. 주요 적용 분야

ASM2824는 여러 PCIe 장치를 하나의 호스트 시스템에 연결해야 하는 다양한 고속 I/O 플랫폼에 활용할 수 있습니다.

산업용 컴퓨터

다수의 PCIe 확장 카드와 고속 주변 장치를 연결하는 IPC 및 산업용 제어 시스템

스토리지 시스템

다수의 PCIe 기반 스토리지 컨트롤러 또는 NVMe 장치를 고려하는 시스템

통신 장비

여러 고속 I/O 인터페이스와 PCIe 기반 통신 카드를 연결하는 플랫폼

테스트 및 계측 장비

여러 PCIe 장치나 확장 카드를 사용하는 검사 장비 및 테스트 플랫폼의 설계 후보

위 적용 분야는 제품의 인터페이스 특성을 바탕으로 한 설계 예시이며, 개별 제품의 호환성 및 성능은 실제 시스템 구성에 따라 검증해야 합니다.

4. 설계 시 고려할 사항

PCIe Packet Switch를 적용할 때는 단순히 포트 수만 확인하기보다 호스트의 Upstream 대역폭, 각 하위 장치의 요구 대역폭, PCIe 레인 배분 및 PCB 신호 무결성을 함께 검토해야 합니다.

• 대역폭: 여러 장치가 동시에 데이터를 전송하면 Upstream 링크의 전체 대역폭을 공유할 수 있습니다.
• PCIe 레인 구성: 호스트 및 각 장치가 요구하는 레인 수와 실제 연결 토폴로지를 확인해야 합니다.
• 신호 무결성: PCB 배선 길이, 임피던스, 손실, 클록 및 전원 설계를 종합적으로 검토해야 합니다.
• 시스템 호환성: 운영체제, BIOS/UEFI, 장치 드라이버 및 Hot-Plug 동작 조건을 실제 환경에서 확인하는 것이 좋습니다.

5. 마무리

ASMedia ASM2824는 PCIe Gen3 기반의 다중 포트 확장을 지원하는 Packet Switch IC입니다. 최대 12개의 Downstream 포트와 최대 PCIe Gen3 x8 Upstream 연결을 바탕으로 산업용 컴퓨터, 스토리지 및 통신 플랫폼 등 다양한 시스템의 PCIe 확장 설계에 활용할 수 있습니다.

여러 PCIe 장치를 하나의 호스트에 연결해야 하거나 기존 시스템의 PCIe 확장 구성을 개선하고자 한다면, ASM2824를 검토 대상에 포함할 수 있습니다. 최종 적용 전에는 필요한 포트 수, 대역폭, 시스템 호환성 및 제품 공급 조건을 확인하는 것이 중요합니다.
