Asmedia ASM58048 Gen4 PCIe 패킷 스위치 (48lane)

PCI EXPRESS SWITCH SOLUTION

ASM58048

PCIe Gen4 Packet Switch

고속 PCIe 장치 연결을 위한 32-Lane Downstream Packet Switch 솔루션

Gen4 PCIe STANDARD

32-Lane DOWNSTREAM

16 Ports MAXIMUM PORTS

16 GT/s PER LANE

Interface Architecture

01. Upstream PCIe Interface

• Lane Configuration: 1 / 2 / 4 / 8 / 16 lanes
• 부팅 시 Lane Configuration 자동 감지
• Data Rate: 2.5 / 5 / 8 / 16 GT/s per lane
• 시스템 구성에 맞춘 Upstream 연결 지원

02. Downstream PCIe Interface

• PCIe 4.0 Downstream Interface
• 32 Lanes 총 Downstream Lane 지원
• 최대 16개 PCIe Port 지원

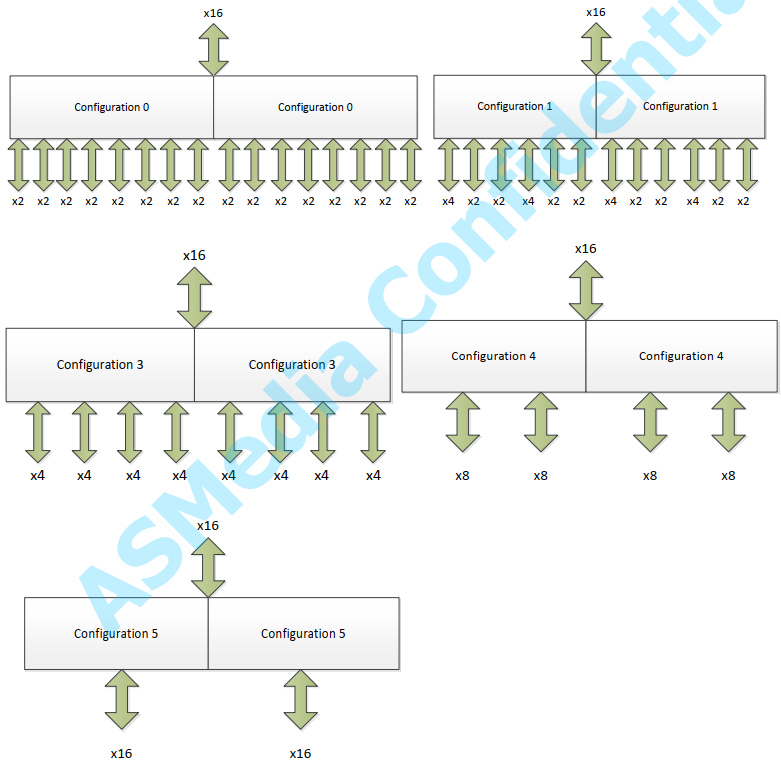

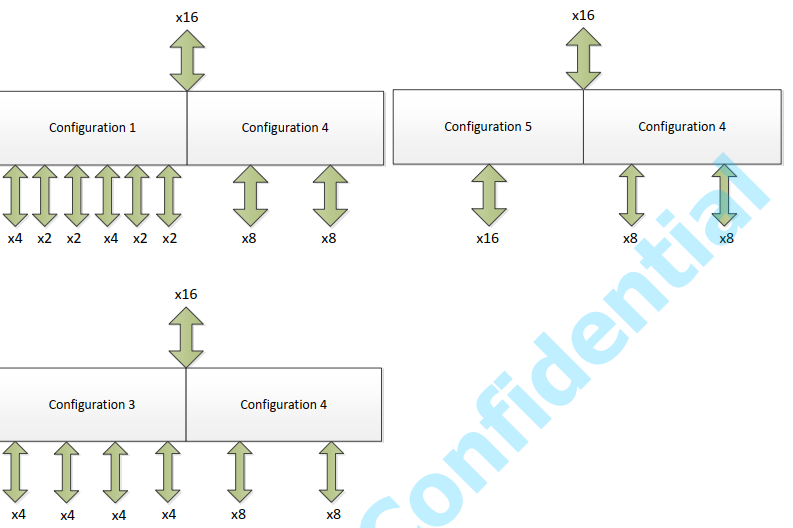

• 그룹별 Lane Configuration 독립 설정

03. PCIe Advanced Features

• Power Management: L1 / L2 / L3
• LTR: Latency Tolerance Reporting
• AER: Advanced Error Reporting
• SRIS: Separate Reference Clock with Independent Spread Spectrum Clocking

04. System Features

• Hot-Plug: 장치 연결 및 제거 지원
• Surprise Removal: 예기치 않은 장치 제거 대응
• DPC: Downstream Port Containment
• Maximum Payload Size: 512 bytes

Package Information

FCBGA Package

1007-ball Fine-Pitch Ball Grid Array

고집적 PCIe Switch 설계를 위한 패키지

33 × 33 mm · Package Size

ASM58048 · PCIe Gen4 Packet Switch
제품 설계 시 세부 기능 및 지원 조건은 최신 공식 데이터시트를 확인하십시오.



---
