ESP32-C5-WROOM-1 Breakout 시험 PCB (1)

메인 모듈 스펙

Part number	ESP32-C5-WROOM-1-N8R4
메모리 옵션	Flash 8MB, PSRAM 4MB
모듈 Datasheet	모듈 Datasheet 및 관련 자료는 아래 링크를 통하여 다운로드 가능합니다.   Espressif사 제품 기술자료 다운로드 방법 > https://devicein.tistory.com/188

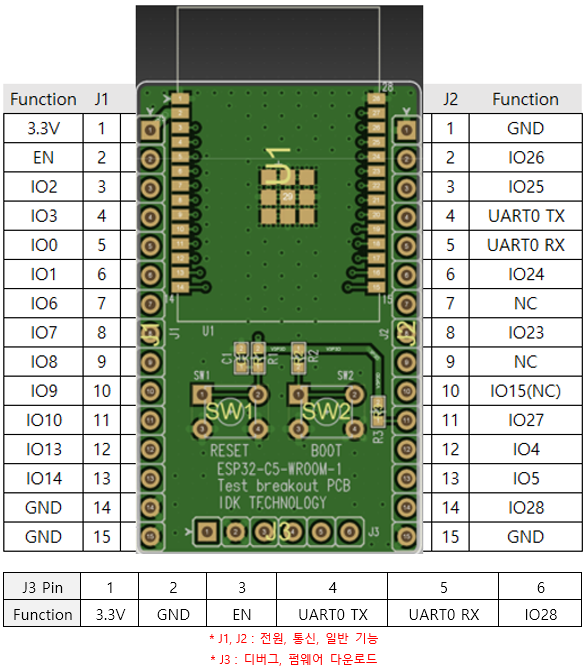

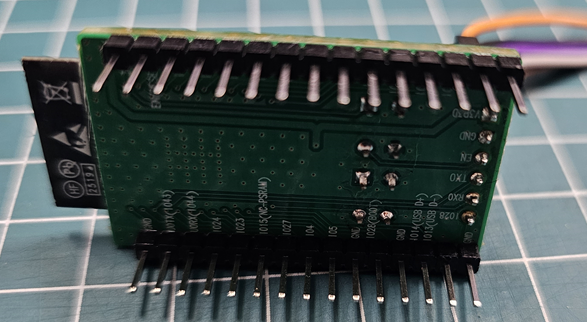

핀 맵 / 사양

 *자세한 기능은 ESP32-C5-WROOM-1, ESP32-C5 DATASHEET 참고 바랍니다.

J1 Pin	Function	Type	Description
1	3.3V	P	3.3 V power supply
2	EN	I	High: 모듈 On ; Low: 모듈 Off
3	IO2	I/O/T	MTMS 3, GPIO2, LP_GPIO2, LP_UART_RTSN, LP_I2C_SDA, ADC1_CH1, FSPIQ
4	IO3	I/O/T	MTDI 3, GPIO3, LP_GPIO3, LP_UART_CTSN, LP_I2C_SCL, ADC1_CH2
5	IO0	I/O/T	GPIO0, XTAL_32K_P, LP_GPIO0, LP_UART_DTRN
6	IO1	I/O/T	GPIO1, XTAL_32K_N, LP_GPIO1, LP_UART_DSRN, ADC1_CH0
7	IO6	I/O/T	GPIO6, LP_GPIO6, ADC1_CH5, FSPICLK
8	IO7	I/O/T	GPIO7 3, FSPID, SDIO_DATA1
9	IO8	I/O/T	GPIO8, PAD_COMP0, SDIO_DATA0
10	IO9	I/O/T	GPIO9, PAD_COMP1, SDIO_CLK
11	IO10	I/O/T	GPIO10, FSPICS0, SDIO_CMD
12	IO13	I/O/T	GPIO14, USB_D+, SDIO_DATA2
13	IO14	I/O/T	GPIO13, USB_D-, SDIO_DATA3
14	GND	G	Ground
15	GND	G	Ground
J2 Pin	Function	Type	Description
1	GND	G	Ground
2	IO26	I/O/T	GPIO26
3	IO25	I/O/T	GPIO25
4	UART0 TX	I/O/T	GPIO11
5	UART0 RX	I/O/T	GPIO12
6	IO24	I/O/T	GPIO24
7	NC	I/O/T	NC
8	IO23	I/O/T	GPIO32
9	NC	I/O/T	NC
10	IO15(NC)	–	GPIO15 (NC) - PSRAM이있는 모듈은 NC처리 필수
11	IO27	I/O/T	GPIO27
12	IO4	G	MTCK, GPIO4, LP_GPIO4, LP_UART_RXD, ADC1_CH3, FSPIHD
13	IO5	I/O/T	MTDO, GPIO5, LP_GPIO5, LP_UART_TXD, ADC1_CH4, FSPIWP
14	IO28	I/O/T	GPIO28 (Boot pin)
15	GND	G	Ground
J3 Pin	Function	Type	Description
1	3.3V	P	3.0V ~ 3.6V(Max), 500mA
2	GND	G
3	EN	I	전원 on / off 핀
4	UART0 TX	O	디버그 포트
5	UART0 RX	I	디버그 포트
6	IO28	I	Boot 핀 (High 일반부팅, Low 펌웨어 라이팅 모드)



J3 Pin	1	2	3	4	5	6
Function	3.3V	GND	EN	UART0 TX	UART0 RX	IO28

* J1, J2 : 전원, 통신, 일반 기능

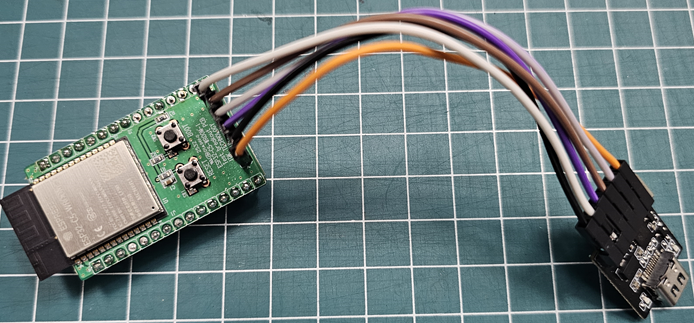

* J3 : 디버그, 펌웨어 다운로드



I : input

O : output

T : Interrupt

P : power

G : Ground

SW1	리셋 스위치, Press시 전원 off (EN핀 Low로 진입)
SW2	Boot 핀 스위치, SW2 press 상태에서 리셋시 펌웨어 다운로드 모드 진입 (SW2 Press + SW1 리셋)







---
