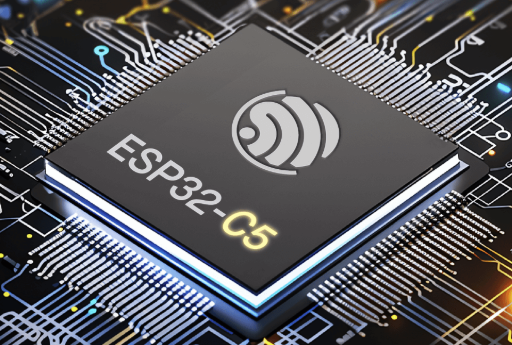

ESP32-C5 2.4Ghz+5Ghz 듀얼밴드 WiFi + BLE + Zigbee 콤보 IC

ESP32-C5는 Espressif Systems에서 개발한 고성능, 저전력의 IoT SoC(System-on-Chip)로, Wi-Fi 6, Bluetooth 5 (LE), IEEE 802.15.4 (Zigbee, Thread)를 지원하는 멀티프로토콜 IoT SoC 입니다.



 주요 스펙

• 고성능 RISC-V 프로세서: 최대 240 MHz
• 저전력 RISC-V 프로세서: 최대 40 MHz
• Wi-Fi 6 (2.4GHz 및 5GHz) : 802.11ax/b/g/n
• Bluetooth 5 (LE) : BLE 5.3
• Zigbee 3.0, Thread 1.3
• 고성능 SRAM: 512 KB (확장 PSRAM 2MB 4MB, 8MB)
• 저전력 SRAM: 16 KB
• GPIO : 최대 27개의
• ADC, UART, SPI, I2C, I2S, USB 2.0 OTG 등 다양한 주변 장치 지원
• Modem-sleep, Light-sleep, Deep-sleep 모드 지원, TWT를 통한 배터리 수명 연장
• Secure Boot 및 Flash 암호화, RSA, ECC, AES, SHA, HMAC
• 패키지 : QFN48(6x6mm), QFN40(5x5mm)

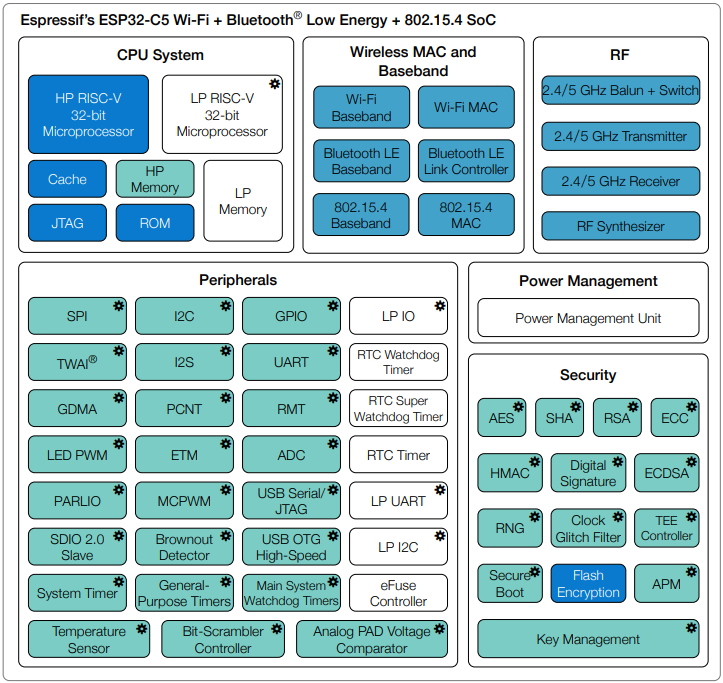

 칩 내부 Block diagram



 참고 회로도 (IC기준, Dual band Single 안테나 사용)
