PCB안테나 있는 모듈에서 RF conduction시험 연결
ESPRESSIF2024. 2. 15. 16:35

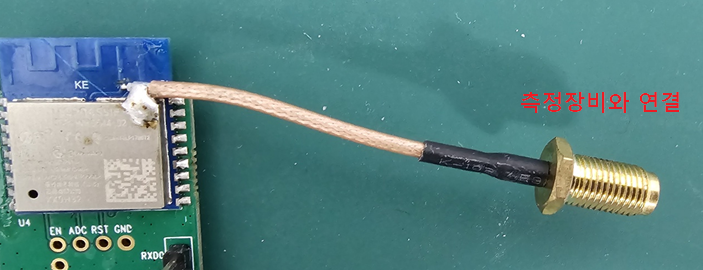

1. PCB 안테나가 있는 모듈의 RF conduction 시험을 하기 위한 RF cable 연결 방법입니다.

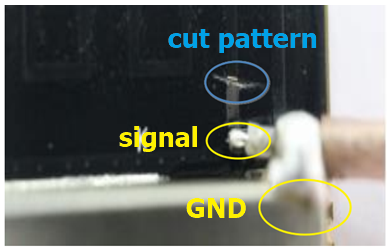

2. 안테나 Feed에서 가장 가깝게 Signal을 연결하고, GND를 연결합니다. (아래 그림에서 노란색)

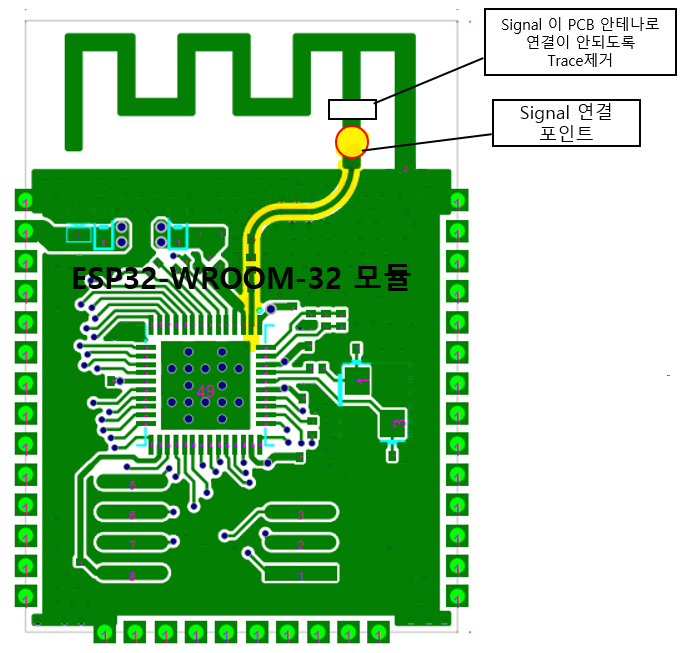

3. 연결된 Signal 외부에 PCB안테나로 연결이 안되도록 패턴을 제거 합니다.
4. GND는 안테나와 가까운 부분(가능한 넓은 GND)에 연결을 합니다.
