ESP32-WROOM + ESP32-WROVER co-layout 방안

ESPRESSIF|2022. 4. 28. 12:21

ESP32-WROOM 계열과 ESP32-WROVER 계열 차이



ESP32모듈로 ESP32-WROOM 계열과, ESP32-WROVER 계열이 있습니다.

2제품의 차이는 모듈 내부에 PSRAM이 있는지 여부 입니다.

파트 ESP32 칩 내부 SRAM 확장 PSRAM
ESP32-WROOM-32E/32UE 520KB
ESP32-WROVER-E/IE 520KB 8MB

펌웨어 개발을 하다보면, PSRAM이 필요 없는지 필요한지 애매한 경우가 있습니다.

이럴 경우, 우선 Hardware는 Co-layout을 미리 하여 놓으면, 차후에 선택적으로 사용이 가능합니다.

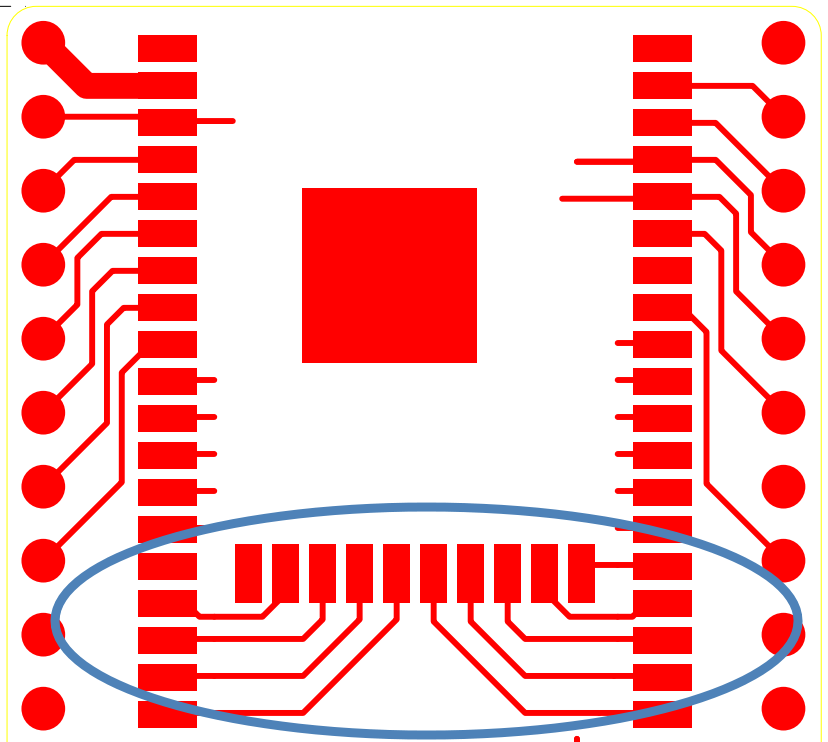

Co-layout 방법



ESP32-DEVKITC 자료에 자세한 사항이 나와 있습니다.







좌우 핀은 호환이 되고, 하단의 핀만 펼쳐 놓으면 됩니다.



** 주의 : ESP32-WROVER 모듈은 모듈 내부 PSRAM 연결을 위하여 GPIO16, GPIO17을 점유 하고 있습니다. 그래서, Co layout을 할때, GPIO16, GPIO17은 반드시 NC처리 하여야 합니다.
