ESP32-S2 TFT LCD 연결 - 4.3inch 800x480 해상도

ESPRESSIF|2021. 2. 6. 13:28

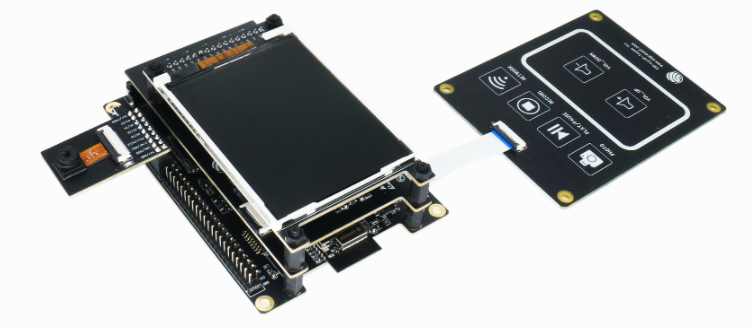

ESP32-S2의 기본 개발보드 중 하나인 ESP32-S2-Kaluga-1는 3.2인치 LCD를 기본으로 탑재되어 있다.

좀더 고해상도는 안되는 것일까?



1. 기본 LCD (SPI로 연결)

320x240 SPI LCD display이며, ST7789V 혹은 ILI9341 controller를 탑재된 LCD를 지원한다.

아래 부분이 3.2Inch LCD를 연결하는 실제 Connector 부분이다.

2. TTL로 연결

그런데, 회로도를 보면, 4.3inch LCD단자가 따로 있다.

TTL 로 연결 된다.

4.3inch 800x480 을 지원한다고 한다.
