ESP32 기반 Matter Controller + Thread Border Router(TBR)

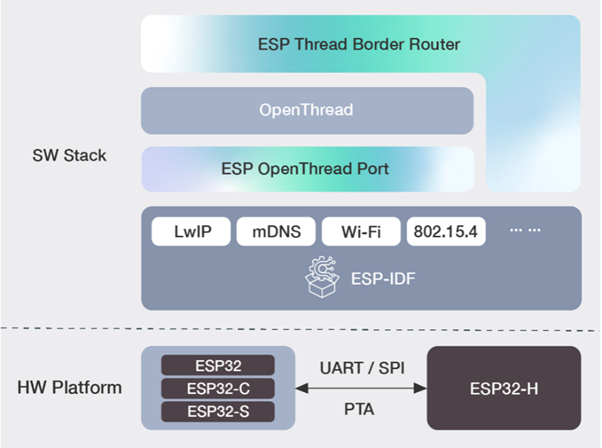

ESP Thread Border Router

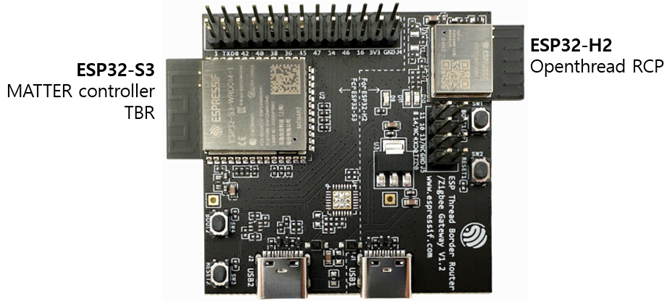

Espressif의 ESP Thread Border Router/Zigbee Gateway 개발 보드는 ESP32-S3 (Wi‑Fi) + ESP32-H2 (802.15.4) 를 한 보드에 통합한 형태로, Matter Thread Border Router 및 Zigbee Gateway 개발용으로 설계되어 있습니다.[Thread BR 보드]



* 보드의 구성 : 2개 모듈로 구성

모듈	ESP32-S3 모듈	ESP32-H2 모듈
기능	Matter Controller + Wi‑Fi 측 Border Router 호스트로 사용. ESP-Matter의 controller 예제 또는 thread_border_router 예제를 실행 [Controller 예제; TBR 예제]	OpenThread RCP(ot_rcp 예제) 펌웨어 실행 [TBR 예제]
펌웨어	ESP-Matter thread_border_router 또는  Matter controller + OTBR 기능	ESP-IDF openthread/ot_rcp
비고	이 보드는 이미 Thread 1.3 및 Matter 시나리오를 위한 인증 컴포넌트 기반으로 설계되어 있어, TBR + Controller 개발에 가장 직관적인 선택입니다. [Thread BR 인증]



---

ESP32-S3 HMI 보드 + 외장 ESP32-H2 조합

터치스크린 UI가 필요한 Matter Controller + TBR 예제



1>  터치스크린 UI가 필요한 Matter Controller + TBR 예제 :

 - 개발보드 Type

    1)   ESP32-S3-BOX / BOX-3

    2)   ESP32-S3-LCD-EV-BOARD

    3)   M5Stack CoreS3

-   위 보드들에서 ESP-RainMaker(AWS연동)의 matter_controller_with_touchscreen 예제를 사용하면, Matter Controller + RainMaker + (옵션) OTBR 기능을 구현할 수 있습니다.

-   펌웨어 ESP32-S3: matter_controller_with_touchscreen 예제 [Touchscreen Controller]



2>  Thread 측 802.15.4 SoC

-   ESP32-H2는 ot_rcp 사용, UART로 S3모듈과 연결

-   ESP32-H2 모듈/보드 1개

-   펌웨어 : ESP-IDF openthread/ot_rcp 예제 [ esp-idf/examples/openthread/ot_rcp/README.md at master · espressif/esp-idf · GitHub]



---

단순 Controller만 필요할 때

Thread 없이 Wi‑Fi 기반 Matter Controller만 필요하다면, ESP32-S3 단일 보드에 ESP-Matter controller 예제를 올려 사용 가능 [Controller 예제]

---

ESP MATTER SDK

1. GitHub

https://github.com/espressif/esp-matter



2. 프로그래밍 가이드 (문서)

ESP-Matter Programming Guide:

https://docs.espressif.com/projects/esp-matter/en/latest/esp32s3/index.html



3. ESP-IDF 컴포넌트로 사용

ESP Component Registry의 espressif/esp_matter

https://components.espressif.com/components/espressif/esp_matter/

idf.py add-dependency "espressif/esp_matter^1.4.0"

---

자료 링크

ESP MATTER 소개

https://www.espressif.com/en/news/ESP_Matter_Solution

https://docs.espressif.com/projects/esp-matter/en/latest/esp32s3/introduction.html



ESP-TBR

https://github.com/espressif/esp-matter/blob/main/examples/thread_border_router/README.md

https://docs.espressif.com/projects/esp-thread-br/en/latest/

https://www.espressif.com/en/news/Thread_Border_Router_Certification



ESP-MATTER controller

https://github.com/espressif/esp-matter/blob/main/examples/controller/README.md



ESP Touchscreen (MATTER controller + AWS cloud)

https://github.com/espressif/esp-rainmaker/blob/master/examples/matter/matter_controller_with_touchscreen/README.md



---
