IN100 BLE beacon - Sparkfun 제품





SparkFun IN100 나노비콘 기판은 매우 낮은 전력 소비 기능과 최소한의 프로그래밍이 필요한 2.4GHz  BLE 비콘 브레이크아웃을 제공합니다. 이 제품은 여러 표준 BLE 2.4GHz 프로토콜을 준수하고, 전력 소비를 대폭 줄일 수 있는 장치 동작에 대한 여러 구성 가능 기능을 내장하고 있어 연결된 장치로도 수년 동안 현장에서 지속적으로 작동할 수 있는 InPlay™의 IN100 NanoBeacon™을 갖추고 있습니다. 이 보드는 무선 센서 모니터링, 자산 추적, 소매점 비콘 또는 실시간 위치 모니터링을 위한 자체 비콘 태그 제작에 적합한 옵션입니다.

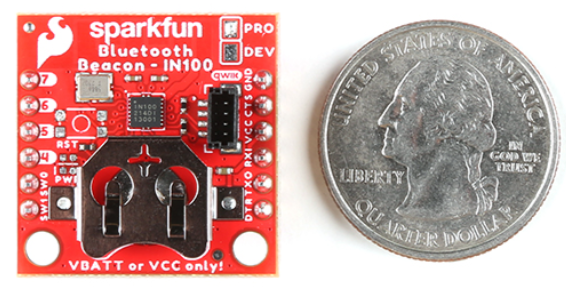

IN100은 단일 3V 코인 셀 배터리로 전원을 공급할 수 있으므로 보드에 전원을 공급하기 위해 12mm 코인 셀 배터리 홀더(CR1225 배터리 미포함)를 추가했습니다. 계속 확장되고 있는 Qwiic 에코시스템에 쉽게 통합할 수 있도록 Qwiic 커넥터를 추가했습니다. 보드의 한쪽은 0.1" 간격의 스루홀 헤더에 UART 인터페이스를 연결하여 직렬 통신을 위한 시리얼 베이직에 연결할 수 있습니다. 다른 쪽에는 IN100의 GPIO 핀 4개(4~7)와 두 개의 I/O 전원 스위치 핀(SW0 및 SW1)이 있습니다. 마지막으로, 보드 뒷면에는 다른 나노비콘 보드를 한눈에 구별할 수 있도록 메모나 라벨을 작성할 수 있는 "메모" 공간이 포함되어 있습니다.

IN100 NanoBeacon

• 2.4GHz BT Beacon module
• Supply Voltage Range: 1.1-3.6V
• Ultra Low Power: < 650nA in Sleep Mode
• Beacon Modes: Proprietary, BT, Google™ Eddystone™, and Apple® iBeacon® compliant
• Through Hole Pins (Male headers pre-soldered):
• 3.3V UART
• 4 GPIO
• 2 Switch Pins
• Coin Cell Battery Holder
• Fits a 3V CR1225 battery
• 1x Vertical Qwiic Connector
