ESP32 전원 타이밍 고려사항 (중요)

ESPRESSIF

DeviceIN 2023. 10. 24. 10:35

핵심은 VDD3.3이 안정화가 된 이후에 EN핀(Chip_PU)가 라이징이 되는 것입니다.

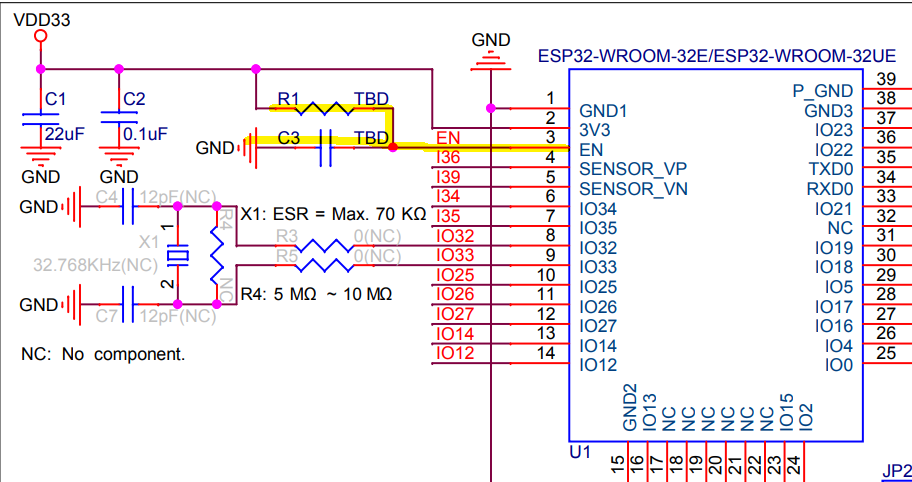

이를 위하여 EN핀에 R/C delay회로를 추가 합니다.

RC delay 값은 10k / 1uF를 기본으로 하나, 실제 설계에 따라서 시험하여 적절한 값을 사용해야 합니다.

만약, VDD3.3이 안정화 되기전 EN핀이 먼저 올라가거나 혹은 VDD3.3이 올라가다가 내려가는(불안정) 동작을 할 경우 부팅에 실패하게 되고, 최악의 경우 부팅을 계속 시도하는 무한 Loop에 빠질수도 있습니다.

이 부분은 Bootstrap핀과도 연관되므로 꼭 검증 해야 합니다.

자료 : Chip Power-up and Reset 부분 참고
